Шарнирно-телескопические валы

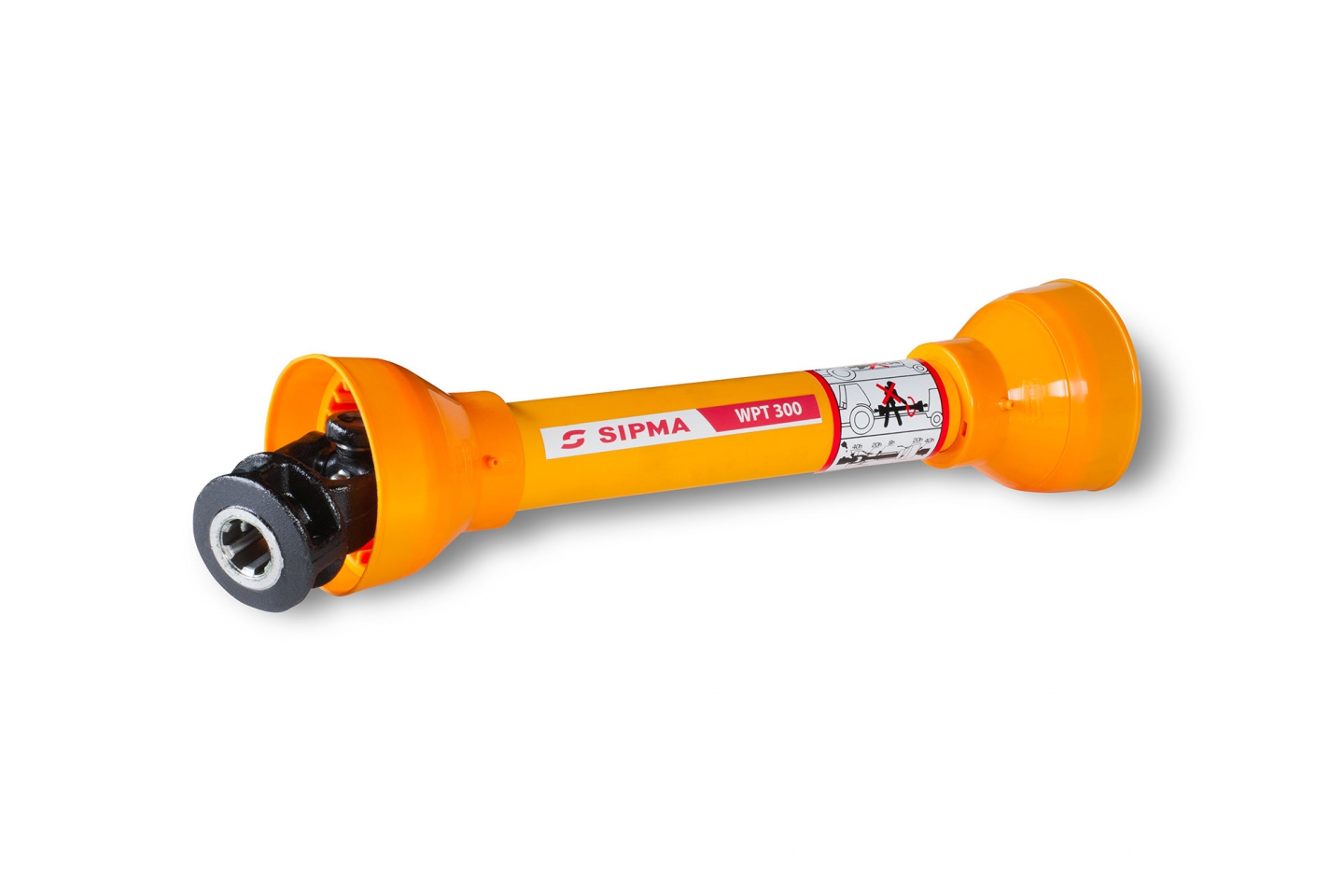

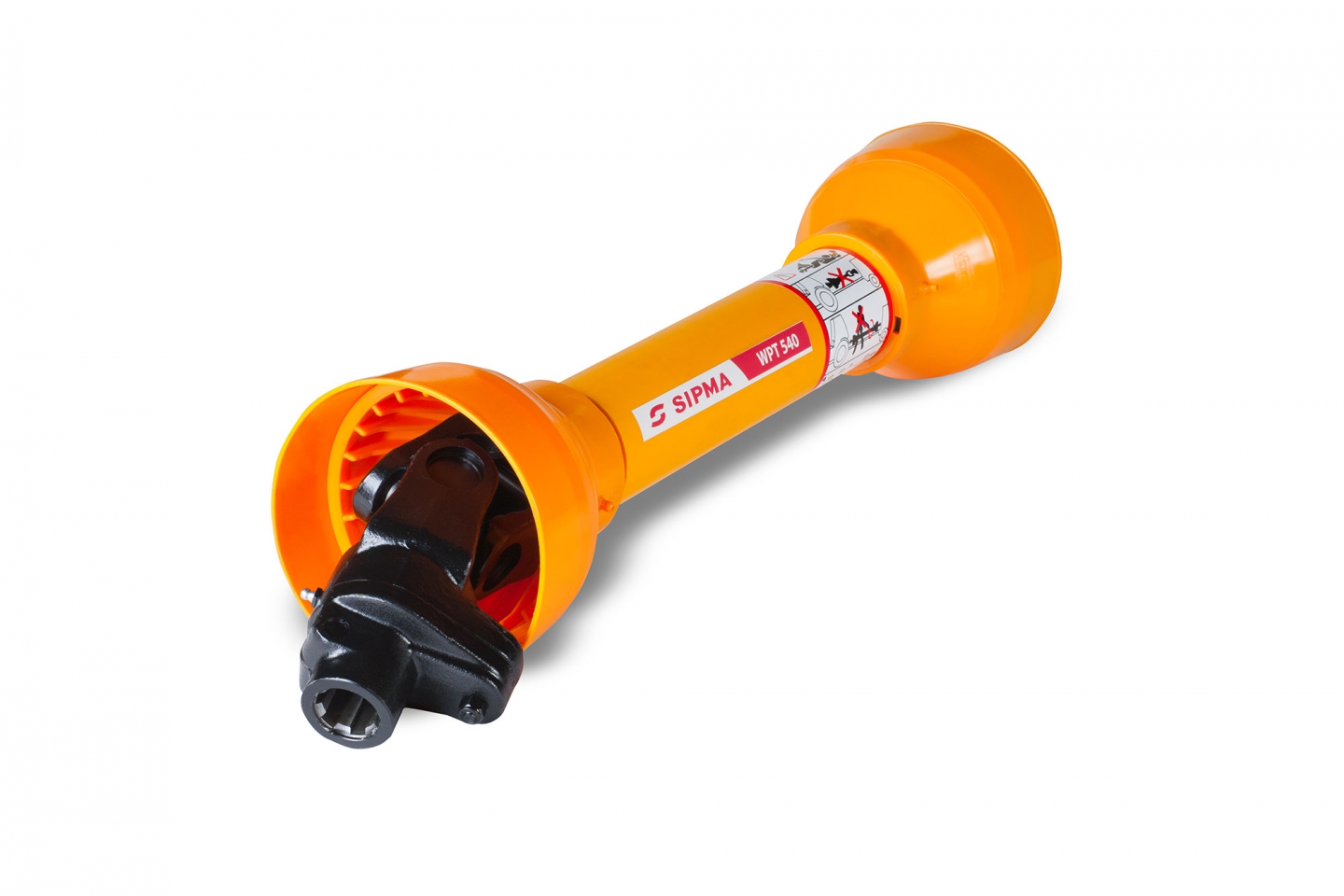

Шарнирно-телескопические валы SIPMA служат для передачи определенного вращающего момента от вала отбора мощности (ВОМ) к валу приема мощности (ВПМ).
SIPMA S.A. производит шарнирно-телескопические валы для передачи вращающего момента в диапазоне: 220 Нм, 300 Нм, 460 Нм, 540 Нм, 630 Нм, 680 Нм, 900 Нм, 1200 Нм и 1700 Нм в основной версии, а также 680 Нм в широкоугольном варианте. Валы шарнирно-телескопические широкоугольные выступают в двух вариантах:

Шарнирно-телескопические валы
Шарнирно-телескопические валы
Шарнирно-телескопические валы

Шарнирно-телескопические валы SIPMA служат для передачи определенного вращающего момента от вала отбора мощности (ВОМ) к валу приема мощности (ВПМ).
SIPMA S.A. производит шарнирно-телескопические валы для передачи вращающего момента в диапазоне: 220 Нм, 300 Нм, 460 Нм, 540 Нм, 630 Нм, 680 Нм, 900 Нм, 1200 Нм и 1700 Нм в основной версии, а также 680 Нм в широкоугольном варианте. Валы шарнирно-телескопические широкоугольные выступают в двух вариантах:

  1. с одним широкоугольным шарниром,
  2. двумя широкоугольными шарнирами.
  • Основные шарнирно-телескопические валы применяются, когда взаимное угловое положение валов ВОМ и ВПМ во время непрерывной работы не вызывает превышения 25° угла преломления шарнира.
  • Широкоугольные шарнирно-телескопические валы применяются, когда взаимное угловое положение валов ВОМ и ВПМ может привести к преломлению шарнира до 50° непрерывной работы  и 80°  моментальной работы. Эти карданы позволяют перенести передачу мощности в непрерывном режиме работы, без необходимости выключения привода на поворотных полосах.
  • Основные и широкоугольные шарнирно-телескопические валы, в зависимости от потребностей, могут быть оснащены следующими предохранительными муфтами:
    • нереверсивные
    • фрикционные,
    • aвтоматическая предохранительная муфта,
    • фрикционные нереверсивные,
    • предохранительные с радиальным действием поводков,
    • со срезным болтом.
  • Нереверсивная муфта (SJ) переносит вращательный момент только в одном направлении и устанавливается на приводных валах с большим моментом инерции (напр., дисковые косилки).

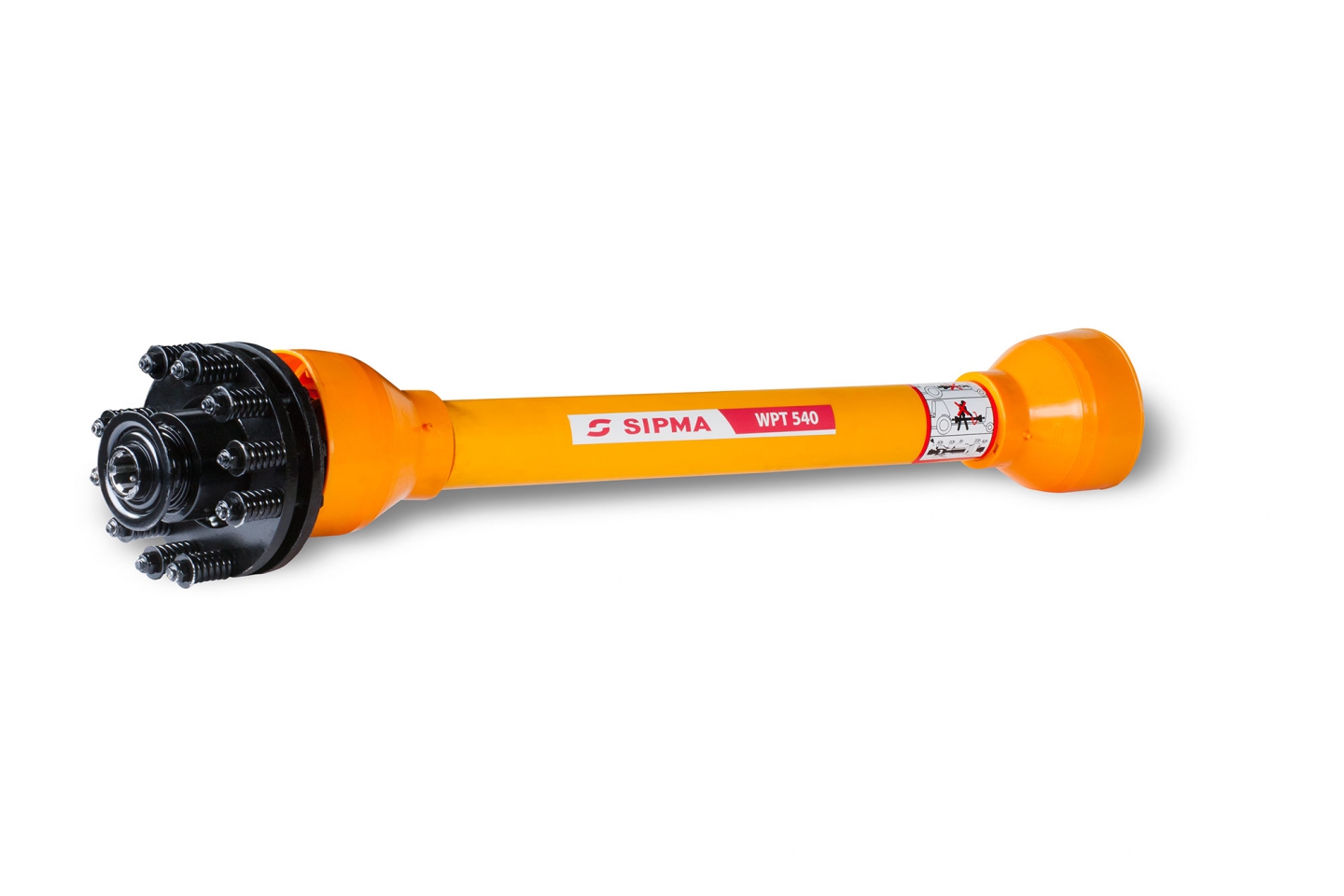

  • Фрикционная муфта (SC) передает вращательный момент без отключения привода, когда перегрузка достигнет установленной величины. Применяется в качестве пусковой или перегрузочной муфты для привода машин с элементами с большим моментом инерции.
  • Автоматическая предохранительная муфта (SPA) служит для передачи мощности, когда величина передаваемого  вращательного момента достигнет установочной величины. Выключение привода во время перегрузки в муфте – не требуется.
  • Фрикционная нереверсивная муфта (SD) позволяет переносить вращательный момент без отключения привода даже, когда перегрузка достигнет установочной величины муфты. Одновременно позволяет переносить вращательный момент только в одном направлении. Может применяться в машинах с элементами с большим моментом инерции.
  • Предохранительная муфта (SP) с радиальным действием поводков служит для передачи потока мощности, когда величина передаваемого вращательного момента достигнет установочной величины.
  • Муфта со срезным болтом (SK) предохраняет элементы, переносящие привод, от блокировки и отключает машину от трактора по достижении величины момента, срезающего болт.
Модель   WPT 220 WPT 300 WPTS 300 WPT 460 WPT 540 WPT 630 WPT 680 WPTS 680 WPT 900 WPTS 900 WPT 1200 WPTS 1200 WPT 1700
Прочностные параметры -  540 обр/мин
    мощность кВт (л.с.) 12 (17) 17 (23) 17 (23) 26 (35)  31 (42) 36 (48) 38 (52) 38 (52) 51 (69) 51 (69) 68 (92) 68 (92) 96 (131)
    вращательный момент Нм 220 300 300 460 540 630 680 680 900 900 1200 1200 1700
Прочностные параметры -  1000 обр/мин
    мощность кВт (л.с.) 19 (26) 26 (36) 26 (36) 40 (55) 47 (64) 55 (75) 59 (81) 59 (81) 79 (107) 79 (107) 105 (142) 105 (142) 146 (199)
    вращательный момент Нм 183  250 250 383 450  525  567  567 750  750 1000 1000 1400
    Макс. динамич. момент Нм 330 450 450 690 810  945 1020 1020  1350  1350  1800  1800 2550
